小科課堂：小型混凝土泵車技術人員看過來 ~

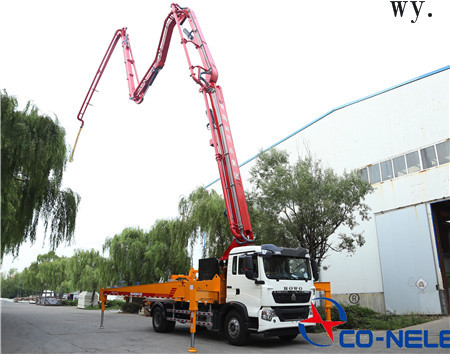

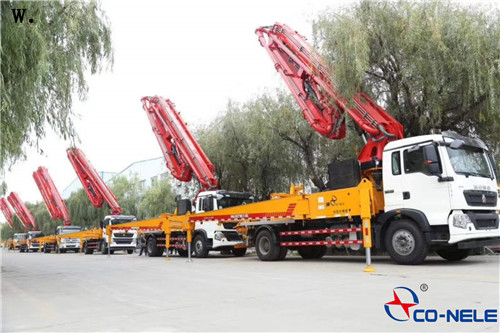

小型混凝土泵車電氣控製係統是泵車上一個非常重要的組成部分這是任何一個小型混凝土泵車 技術人員都知道的，小型泵車電氣控製係統是直接涉及到泵車的可操控性能和應用到施工環境中的難易程度的。尤其是當小泵車 工作時所涉及的大到控製小泵車臂架的啟動停止、泵送排量的增減、臂架的移動、轉向，小到控製支腿的選位支撐，工作範圍的警示標誌等，可以說電氣控製係統就像是小泵車的 “大腦”。

　　要想真正地了解一台混凝土泵車的電氣控製係統，首先要了解的不是電氣元件的分布，或者其電控操作設備的形式，而是應該先察看一下泵車的電氣原理圖，從最基本的控製原理入手。通過對電氣原理圖的閱讀，可以從整體上了解泵車的電氣控製結構組成和功能設置情況，做到心中有數：然後再結合實際泵車的電氣元件和控製結構等的分布情況進行分析，就會對泵車的電氣控製係統有一個透徹的認識了。所以，對工程技術人員來講，小泵車 的電氣原理圖是非常重要的一份技術文件。

1、電氣原理圖

　　電氣原理圖的概念簡單的說就是：將各種電氣元件用一定的符號表示，並按各個元件的動作順序所繪製的，用以說明電氣的圖解。

(1)、電氣原理圖的特點

天泵電氣係統的主電路與輔助電路時既分開又有聯係地畫在同一張圖紙上的，主電路一般畫在輔助電路的左側或者上麵，主電路用粗線，輔助電路用細線描繪。圖中各種電氣元件，如接觸器、開關按鈕等均（jun1）以未通電、手柄置於零位、未受外力作用、工作機械處於原始位置的情況表示。為了安裝以及檢修的方便，在電氣原理圖中元件的連接點線往往都應該標有編號。將電氣的線圈、接地分別畫在所屬的電路中，並將整個電路的電壓等級、交、直流回路展開，畫成幾個獨立的部分。

(2)、閱讀電氣原理圖的方法

　　大致了解圖紙的作用，把握圖紙表現的主題，並圍繞這個主題來分析各個電路元件所起的作用。一張圖紙上標注了許多元件、線路、圖形符號以及文字符號，對這些符號所代表的意義要熟悉，對照符號檢查設備明細表，搞清其名稱、型號、規格，要善於將圖紙上的抽象符號轉化為具體元件。一般來說，在電氣原理圖中應該是遇到接點去找線路並判斷出接點是通還是斷。

  在電氣原理圖中，各種接點都是按照起始位置畫的，但是在讀圖時，不能按照圖紙所表現的內容選擇某一種狀態來閱讀，在讀比較複雜的電氣原理圖時，使用狀態分析圖是很有幫助的。

　　讀小型泵車電氣原理圖的順序是：先看主電路，再看輔助電路。看輔助電路一般是從上至下、一行接一行地讀，或者一部分一部分“化整為零”地讀，在讀圖的過程中有個別問題一時難以弄清楚時，可以暫時放下，等到閱讀完其他電路之後，可能就清楚了。

這些就是今天為大家帶來的一些關於天泵電氣圖的講解，如果有不對的，歡迎指正。如果您還有其他的關於小型混凝土泵車 的問題，歡迎谘詢青島科尼樂集團，我們都將熱忱為您服務。
